Descripción del Producto:
El concentrador utiliza tecnología de medición avanzada para garantizar la precisión y fiabilidad de los datos. Mediante comunicación inalámbrica 4G/2G, los datos recopilados se transmiten remotamente a la plataforma de gestión para su monitorización y gestión remotas. El colector de medidores RF/RS485 se conecta al medidor mediante comunicación inalámbrica RF o cableada RS485, según el protocolo de comunicación compatible con el medidor, lo que permite obtener lecturas precisas en tiempo real de diversos datos, como el consumo eléctrico acumulado (potencia activa, potencia reactiva), la tensión, la corriente, el factor de potencia y otros datos. Copia los datos remotos del medidor eléctrico, reduce los errores que pueden producirse en la lectura manual y mejora considerablemente la eficiencia y la recopilación de datos en tiempo real. Es fundamental en los sistemas de monitorización y gestión de datos de energía.
Especificaciones técnicas:
| Rango de voltaje |
100~300 VCA |
| Método de comunicación |
Enlace ascendente: 4G\Ethernet Enlace descendente: RF/RS485 Local: Infrarrojos |
| Rango de temperatura |
-40℃~70℃ |
| Rango de humedad |
Promedio anual = 75%; máximo = 95% |
| Esperanza de vida |
Más de 10 años |
| Nivel de protección |
IP54 |
| Método de instalación |
Método de instalación BS |
| Dimensiones (mm) |
98*146*53,5 mm |
| Protocolo de comunicación |
DLT 645-2007, Q/GDW 1376-2013 |
| Rango de frecuencia |
50 Hz ± 5 %/60 Hz ± 5 % |
| Consumo de energía |
Consumo de energía del circuito de voltaje ≤2W 5VA |
| |
Consumo de energía del circuito actual ≤2VA |
| LoRa |
Banda de frecuencia de trabajo: 433 ~ 510 MHZ (las bandas de frecuencia se pueden personalizar a pedido) |
| |
Modo de modulación: LoRa\GFSK\FSK etc. |
| |
Sensibilidad de recepción: -129dBm±1dBm(SF=9,BW_L=125KHz) |
| |
Potencia de transmisión: Máx.22dBm |
| |
Distancia de comunicación: 500 m (@SF=9, BW=125 KHz, sin obstáculos visuales, modulación LoRa, máxima potencia de transmisión) |
| RS485 |
Tensión de alimentación RS485: 4,8 V-5,2 V (corriente 5-50 mA) |
| |
Velocidad en baudios: 2400 bps |
Características funcionales:
| Recopilación de datos |
Lea los contadores de agua enviando comandos transparentes desde el sistema, lo que permite...Lectura de un solo contador y lectura de varios contadores.
Recopilar automáticamente datos del contador de agua a intervalos regulares y almacenarlos. datos recopilados durante más de 3 días |
| Gestión de archivos de medidor |
Función de envío de archivos de contadores de agua mediante transmisión transparente Comando.Función de consulta de información de archivos de medidores de agua |
| Función de reloj |
Error de sincronización diario = 0,5 s (opcional) |
| Transmisión remota de datos |
Se logra la interacción y comunicación remota con la estación principal. a través de la red 4G, y los datos del medidor de agua se informan a través de datos reenvío (conversión de comunicación) |
| Función local |
Indicador de estado de funcionamiento de DCU, consulta clave |

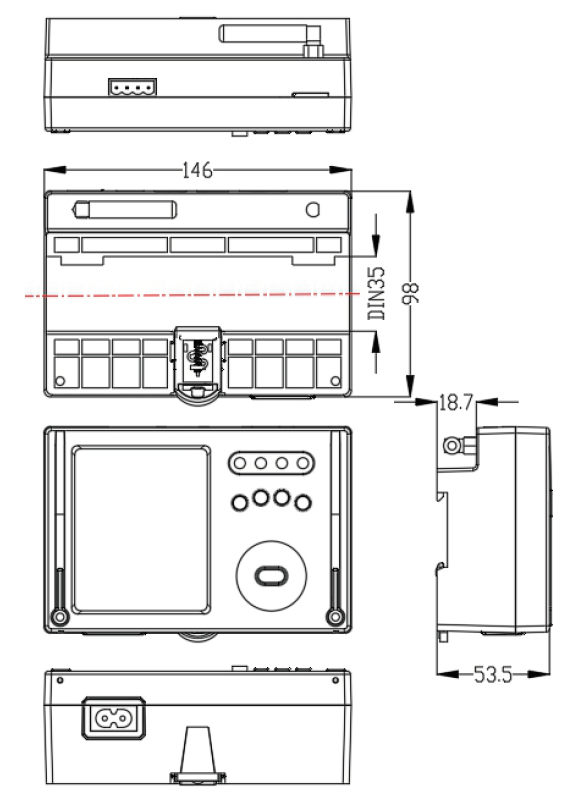

Dimensiones de instalación:
