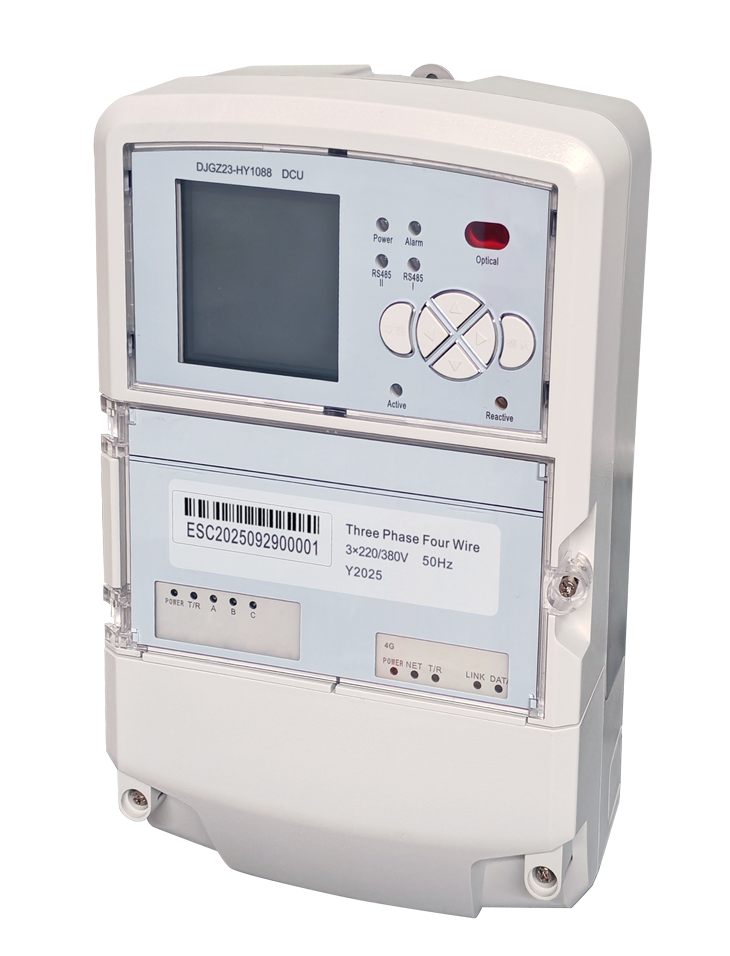

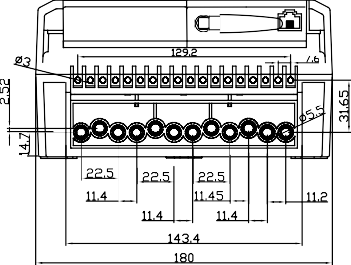

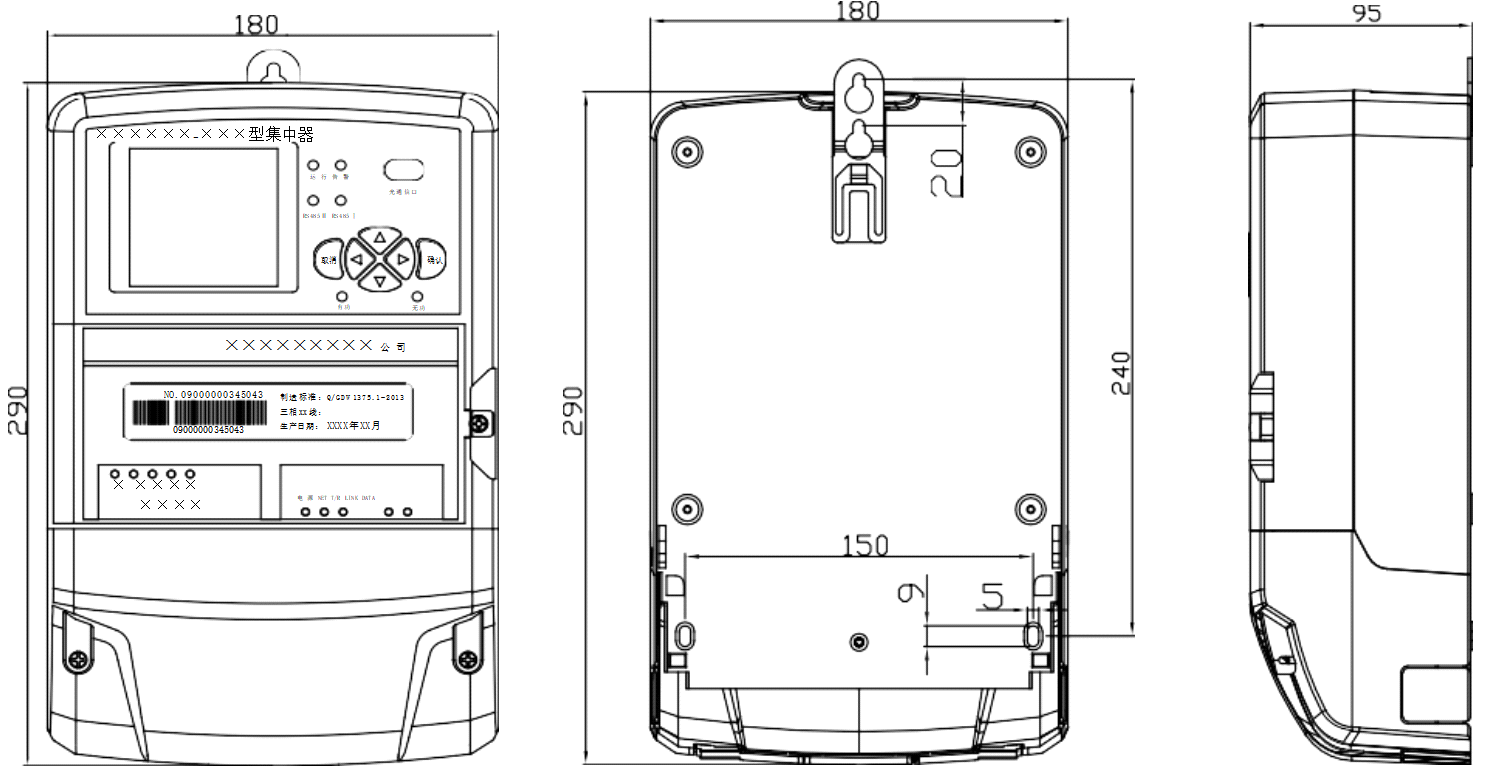

MEDIDOR DE ENERGÍA INTELIGENTE DCU
DESCRIPCIÓN
DCU El concentrador es el equipo clave en el sistema de lectura de medidores de energía eléctrica portadores de líneas de baja tensión. El canal de enlace descendente tiene un portador de línea de baja tensión y un canal de comunicación serie RS485. Puede copiar automáticamente por el canal portador y almacenar todo tipo de función de comunicación portadora del instrumento inteligente, módulo de adquisición de datos y otra potencia del equipo portador, y puede a través del RS485 canal 485 adquisición de datos del medidor de energía eléctrica en el exterior; También puede pasar la interacción de datos del canal de enlace ascendente con los dispositivos host o de mano, su canal de enlace ascendente utiliza una red pública, admite el cliente y el servidor en dos modos de comunicación, y utiliza el diseño modular, puede cambiar directamente el modo de comunicación reemplazando el módulo de comunicación.
Está de acuerdo con los estándares relevantes de IEC, el acuerdo de comunicación entre la estación principal y el concentrador del sistema de adquisición de información de energía de la red estatal, y las condiciones técnicas relevantes y las especificaciones de tipo de la red estatal.
Caracteristicas Funcionales
1. Evento de grabación de datos
Recopilación de datos del medidor de energía eléctrica: el terminal puede recopilar los elementos de datos correspondientes del medidor de energía eléctrica de energía eléctrica especificado en tiempo real.
2.Gestión y almacenamiento de datos.
Datos de grabación de eventos: Datos de grabación de eventos grabados por concentradores y medidores de energía eléctrica.
Lectura suplementaria automática, el concentrador debe tener una función de lectura suplementaria automática para el medidor de energía eléctrica que no ha leído los datos dentro del tiempo especificado.
Los datos del medidor de energía eléctrica se recopilan automáticamente de acuerdo con el esquema de lectura del medidor de energía eléctrica establecido por la estación principal.
Datos actuales y en tiempo real: genere y almacene datos actuales y en tiempo real.
Fecha diaria histórica: los datos recopilados por el terminal formarán varios datos de fecha histórica al final del día (a medianoche del día siguiente) y mantendrán los datos de los últimos 62 días.
Datos mensuales históricos: los datos recopilados por el terminal generarán varios datos mensuales históricos a fin de mes (a fin de mes (a fin de mes (el primer día del mes)) y conservarán los datos mensuales. de los últimos 12 meses.
Buscar los medidores de energía eléctrica: admite la función de buscar medidores de energía eléctrica.
Informe el incidente del medidor de energía eléctrica: el terminal supervisa la condición de operación del medidor de energía eléctrica, registros de cubierta abierta del medidor de energía eléctrica, registros de cubierta abierta del bloque de terminales del medidor de energía eléctrica, eventos de disparo del medidor de energía eléctrica, cierre del medidor de energía eléctrica, eventos de reinicio del medidor de energía eléctrica, etc., de acuerdo con los requisitos del registro de eventos y los datos anormales registrados a tiempo.
3.Configuración de parámetros y consultas
Lectura de la hora actual y hora de sincronización: el terminal podrá recibir la llamada del reloj y los comandos de temporización de la estación maestra o dispositivo de mano local. El error de tiempo no debe exceder 5s. El error de tiempo de ejecución del reloj del terminal dentro de las 24 horas es inferior a 0,5 s. Una vez que se corta la energía, el reloj sigue funcionando normalmente. El canal local puede transmitir el tiempo al medidor de energía eléctrica en el sistema.
Parámetros del terminal Configuraciones y consultas: El terminal se puede configurar y consultar el archivo del terminal, la dirección de comunicación, los parámetros de configuración y configuración del terminal, los parámetros de comunicación, etc., por la estación principal y el dispositivo portátil.
4. La transferencia de datos
Comunicación con la estación principal:
1.De acuerdo con los requisitos del comando de la estación principal, el terminal envía de manera regular o aleatoria a la estación principal todo tipo de información, como la energía recolectada y almacenada por el terminal, la demanda máxima, la indicación de energía y la cantidad de estado, etc.
2. El protocolo de comunicación con la estación principal se ajusta al protocolo de comunicación Q / GDW 1376.1-2013 del sistema de adquisición de información eléctrica del usuario avanzado: protocolo de comunicación entre la estación principal y el terminal de adquisición.
3. El terminal tiene medidas de control de flujo.
Comuníquese con el medidor de energía eléctrica: el terminal se comunica con el medidor de energía eléctrica y copia y almacena los datos del medidor de energía eléctrica de acuerdo con el intervalo de copia establecido. Se puede aceptar el comando de reenvío de datos de la estación principal, y los datos del medidor de energía eléctrica se pueden transmitir directamente a la estación principal a través del canal remoto.
5.Función local
Indicación de estado local: con fuente de alimentación, estado de funcionamiento, estado de comunicación y otros indicadores.
Interfaz de datos del usuario: el terminal tiene una interfaz de mantenimiento local, que se puede utilizar para la configuración de parámetros del terminal, la actualización del software, etc. La interfaz de usuario local puede proporcionar la función de servicio de datos del usuario.
6. Mantenimiento terminal
Autocomprobación, registro anormal: el terminal puede realizar automáticamente una autoinspección y encontrar que el equipo anormal debe tener la función de grabación de eventos y alarma.
Inicialización del terminal: después de recibir el comando de inicialización emitido por la estación principal, el terminal inicializa el hardware, el área de parámetros y el área de datos, respectivamente. El área de parámetros se establece como el valor predeterminado y el área de datos se restablece.
La actualización remota:
1.Actualización de software: el software del terminal se puede actualizar en línea a través de canales de comunicación remotos.
2.Continuación del punto de interrupción: cuando el terminal descarga software remoto, el software del terminal tiene la capacidad de continuación del punto de interrupción.
3.Información de la versión del terminal: el terminal puede consultar la información de la versión del terminal mediante una pantalla local o una prueba de llamada remota.
4.Estadísticas de tráfico: el terminal puede contar el tráfico de comunicación con la estación principal.
Información del módulo: el terminal puede leer y almacenar el modelo, la versión, el ICCID, la intensidad de la señal y otra información del módulo de comunicación de la red pública inalámbrica.
El terminal puede leer y almacenar información del proveedor local del módulo de comunicación, modelo y versión del software.
7.Capacidad de resistencia a tierra
La potencia del concentrador mediante el sistema de puesta a tierra efectivo o de una fuente de alimentación del sistema de conexión a tierra de punto neutro de red trifásica de red de distribución de cuatro hilos, 10% en falla a tierra y relativamente sobretensión, bajo la condición de no conexión a tierra de dos relativamente voltaje será 1.9 tiempos de la tensión nominal; En este caso, el concentrador no se dañará. Una vez que la fuente de alimentación vuelve a la normalidad, el concentrador funcionará normalmente y los datos no se modificarán.
