Los contadores de electricidad son fundamentales para la gestión energética moderna. Sin embargo, no todas las instalaciones eléctricas requieren el mismo tipo de contador. Una de las decisiones más importantes es si utilizar un contador de transformador de corriente (CT) o un contador directo .
La diferencia fundamental es sencilla: un medidor directo mide la corriente que fluye directamente a través del medidor, mientras que un medidor de transformador de corriente (TC) la mide indirectamente a través de transformadores de corriente (TC) externos. La elección adecuada depende principalmente de la corriente de carga, el tipo de instalación, los requisitos de precisión y el diseño general del sistema.

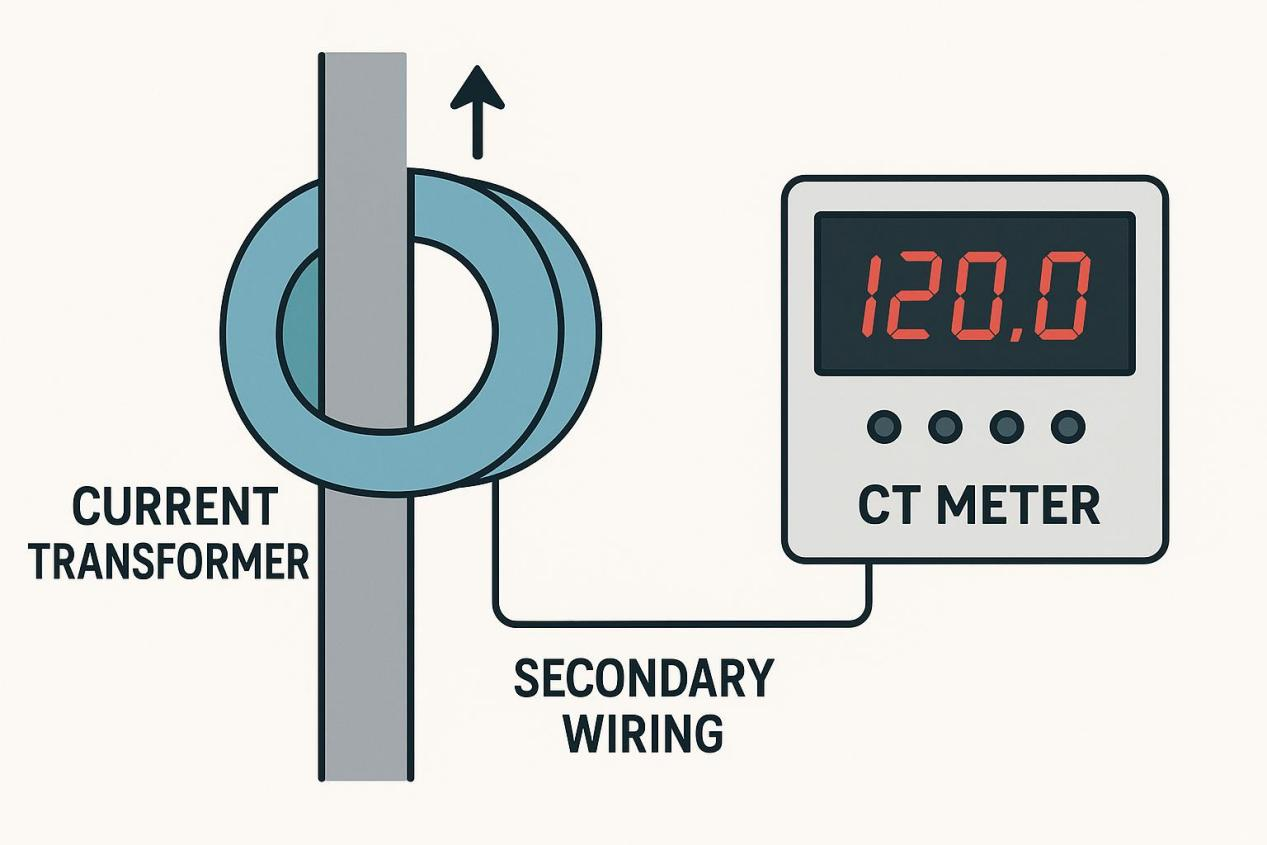

Un medidor CT, también conocido como medidor operado por transformador de corriente , está diseñado para medir corrientes eléctricas relativamente altas que no pueden pasar de forma segura directamente a través de un medidor convencional.
En lugar de conectar la corriente de carga completa al medidor, se instalan transformadores de corriente externos alrededor de los conductores. El transformador de corriente reduce la corriente primaria a una corriente secundaria estandarizada (generalmente de 5 A o 1 A), que luego es medida por el medidor.
Un contador directo , también llamado contador de conexión directa o contador de corriente total , se conecta directamente al circuito eléctrico.
La corriente de carga pasa físicamente a través de los terminales de corriente del medidor, lo que permite que este mida el voltaje, la corriente, la potencia y la energía sin necesidad de un transformador de corriente externo.
Debido a que el sistema es relativamente sencillo, los contadores directos se utilizan ampliamente para clientes residenciales y pequeñas cargas comerciales.
Entonces, ¿cuál es la diferencia clave?
| Característica |
Medidor CT |
Medidor directo |
| Método de medición |
Medición indirecta mediante tomografías computarizadas |
Medición directa |
| Rango actual |
Adecuado para aplicaciones de alta corriente. |
Adecuado para corrientes bajas a medias. |
| TC externa |
Requerido |
No es necesario |
| Instalación |
Más complejo |
Más sencillo |
| Costo del medidor |
Generalmente más alto |
Generalmente más bajo |
| Costo del sistema |
Más elevado debido a los transformadores de corriente y la instalación. |
Más bajo |
| Aplicación típica |
Industrial y comercial de gran tamaño |
Residencial y pequeños comercios |
| Mantenimiento |
Los transformadores de corriente y el cableado requieren inspección. |
Relativamente simple |
| Espacio del panel |
Se requiere más espacio para la instalación. |
Más compacto |
| Escalabilidad |
Excelente para sistemas de alta corriente. |
Limitado por la corriente nominal del medidor. |
Importante: No existe un umbral de corriente universal que determine si todos los proyectos deben cambiar de medición directa a medición con transformador de corriente (TC). La selección debe basarse en la corriente nominal del medidor, los requisitos de instalación, las normas aplicables y las especificaciones de la compañía eléctrica local. Algunos medidores directos están disponibles para corrientes de hasta 100 A o superiores, mientras que los sistemas con TC pueden soportar corrientes mucho mayores, según la relación de transformación del transformador de corriente seleccionada.
Descubra las soluciones de contadores inteligentes de Hexcell.
La cartera de productos de Hexcell para la fabricación de contadores eléctricos incluye contadores monofásicos y trifásicos, contadores de prepago y pospago, contadores inteligentes, aplicaciones relacionadas con transformadores de corriente y soluciones para sistemas de medición, lo que permite seleccionar diferentes arquitecturas de contadores según los requisitos del proyecto.
Por ejemplo, para un proyecto que involucre a clientes residenciales, un contador prepago o inteligente de conexión directa puede proporcionar una solución relativamente sencilla.
Para una fábrica, un edificio comercial o un sistema de distribución de alta corriente, un contador trifásico conectado mediante transformador de corriente puede proporcionar una arquitectura más adecuada.
Para despliegues a gran escala, Hexcell también puede combinar contadores con sistemas de recolección AMI/AMR, HES y sistemas de venta prepago, yendo más allá del suministro de contadores individuales hacia una solución de medición integrada.
